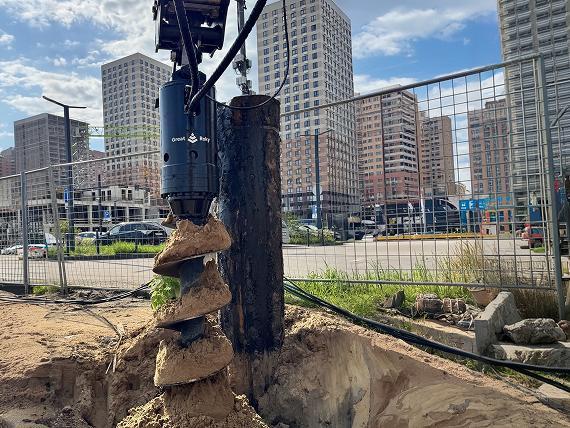

Лидерное бурение под трубу Ø530 мм: поставка, монтаж и работа гидровращателя GREATROCK AT-800

Задача заказчика

Компания ООО «ГРЕЙТРОК» выполнила монтаж и поставку навесного бурового оборудования, а также базового экскаватора для устройства опорной стенки котлота из трубы Ø530 мм длиной 12 метров.

Заказчику необходимо надежное техническое решение для монтажа труб в сложных геологических условиях. После изучения технического задания и анализа грунтов специалисты ООО «ГРЕЙТРОК» определили необходимость применения технологии лидерского бурения.

Инженерное обоснование показало наличие плотных слоев грунта, которые затрудняли прямое погружение труб без предварительной подготовки скважин. В условиях такого лидерского бурения позволяет снизить сопротивление грунта, повысить точность монтажа и снизить нагрузку на базовую технику.


Почему потребовалось лидерское бурение

Лидерное бурение применяют при монтаже труб, свай и шпунтовых конструкций в плотных, мерзлых, неоднородных и сложных грунтах. Технология предусматривает предварительное бурение скважин перед последующим погружением в трубу или сваи.

Предварительное бурение Позволяет:

✅ снизить нагрузку на базовую машину и навесное оборудование;
✅ повысить точность установки труб и свай;
✅ минимизировать нарушения при монтаже;
✅ снизить износ техники при работе на плотных грунтах;
✅ ускорить процесс монтажа конструкций;
✅ снизить риск повреждения труб при погружении;
✅ повысить безопасность выполнения свайных и буровых работ.

Подбор оборудования для выполнения работ

Для реализации проекта был установлен гидровращатель GREATROCK AT-800 с максимальным крутящим моментом 80 000 Нм. Оборудование предназначено для выполнения буровых работ в сложных и плотных грунтах, а также для работ с крупногабаритным буровым оборудованием.

Гидровращатель GREATROCK AT-800 применяется для:

✅лидерного бурения под трубой;
✅ бурения под сваи и шпунт;
✅устройство буронабивных свай;
✅ шнекового бурения;
✅работы в плотных, мерзлых и сложных грунтах.

В комплект поставки вошли:

✅ шнеки для лидерского бурения;
✅ забурники под трубы Ø450 мм и Ø530 мм;
✅ комплект оснастки для шнекового бурения глубиной до 20 метров.

Технические характеристики GREATROCK AT-800

Гидровращатель GREATROCK AT-800 относится к классу профессионального навесного бурового оборудования для выполнения обоснованных свайных и буровых работ.

Основные технические характеристики:

✅ максимальный вес стоянки машины — 60 т;
✅ перемещение весовой точки машины — 20 т;
✅вес оборудования — 490 кг;
✅ вид находящейся техники — экскаватор;
✅поток масла — 100–280 л/мин;
✅ максимальное рабочее давление — 350 бар;
✅ максимальный крутящий момент — 80 000 Нм;
✅ скорость компьютера — 9–25 об/мин;
✅ выходной вал — квадрат 110 ПА;
✅ максимальный диаметр шнека — 1500 мм.

Подбор состояния машины

В качестве опорной машины для данного проекта был выбран экскаватор Komatsu PC300. Его технические параметры определяют запас по массе, гидравлическому потоку и рабочему давлению для стабильной работы гидровращателя GREATROCK AT-800.

Экскаватор Komatsu PC300 необходим:

✅ стабильную работу гидровращателя GREATROCK AT-800;
✅ справиться с гидравлическим потоком;
✅ устойчивость при бурении;
✅обеспечение работы с крупными шнеками;
✅ Возможность выполнения лидерского бурения на дистанции до 20 метров.

Результат для заказчика

По итогам работы специалисты компании выполнили комплексное инженерное сопровождение проекта:

✅ проанализировали геологическое состояние объекта;
✅ определены оптимальные условия выполнения работ;
✅подобрали гидровращатель и буровой инструмент;
✅ укомплектовали оборудование под задачу заказчика;
✅ осуществили поставку оборудования под ключ;
✅ выполнили монтаж оборудования на экскаваторе;
✅ результаты снижения гидравлической системы;
✅ подготовка техники для работы на объекте.

В рамках проекта заказчику были поставлены гидровращатель GREATROCK AT-800, комплект шнеков и забурников, а также смонтирована базовая машина с техническими ремонтами в хорошем состоянии.

Комплексный подход ООО «ГРЕЙТРОК» позволит заказчику получить полностью готовое решение для лидерного бурения и осуществить монтаж трубы Ø530 мм. Это выполнено в установленные сроки без необходимости привлечения дополнительных подрядчиков и самостоятельного подбора оборудования.
