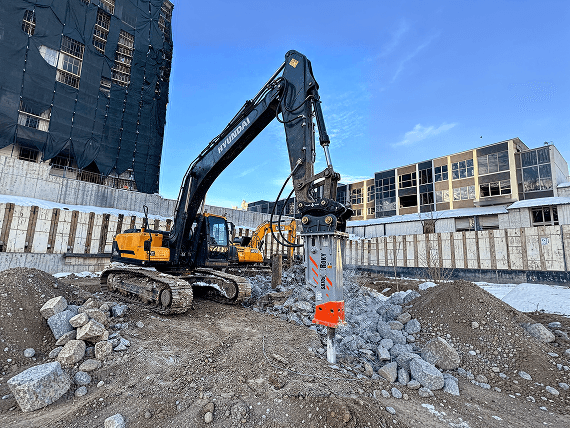

Гидромолот и экскаватор: как не повредить базовую машину

Гидромолот может повредить экскаватор? Да, если он неправильно подобран или эксплуатируется

Гидромолот - один из самых тяжелых режимов работы для экскаватора. Во время разрушения бетона, мерзлого грунта, скалы или негабарита нагрузку получает не только сам молот, но и вся базовая машина: стрела, рукоять, пальцы, втулки, гидравлический насос, РВД, гидролиния и элементы крепления.
Сам по себе гидромолот не должен «убивать» экскаватор. Проблемы начинаются тогда, когда оборудование подобрано неправильно, установлено без проверки гидравлики или используется с нарушением технологии работы.

Чаще всего к повреждениям приводят:
•    установка слишком тяжелого гидромолота;
•    установка слишком маленького молота на крупную машину;
•    работа «на излом»;
•    длительная работа без смазки;
•    неправильная подвеска;
•    завышенное давление или расход масла;
•    сильное обратное давление в сливной линии;
•    отсутствие контроля наработки и плановой диагностики.

Перед покупкой гидромолота важно не просто выбрать модель «по массе экскаватора», а проверить весь комплекс параметров: массу базовой машины, рабочий вес молота, давление, расход масла, тип подвески, длину рукояти, задачи и условия эксплуатации. Подходящие модели можно посмотреть в каталоге гидромолотов Great-Rock.

Почему нельзя ставить слишком тяжелый гидромолот
Одна из самых опасных ошибок - поставить на экскаватор гидромолот тяжелее допустимого диапазона. На первый взгляд кажется, что чем тяжелее молот, тем выше производительность. На практике это не всегда так.

Слишком тяжелый гидромолот создает избыточную нагрузку на:
•    стрелу и рукоять;
•    пальцы, втулки и проушины;
•    поворотную платформу;
•    гидроцилиндры;
•    ходовую часть;
•    гидравлический насос;
•    раму экскаватора.

Особенно опасна работа тяжелым молотом на вытянутой стреле. В этот момент увеличивается рычаг нагрузки, и ударная энергия передается не только в материал, но и обратно в металлоконструкцию экскаватора.

К чему это приводит
•    появляются люфты в пальцах и втулках;
•    ускоренно изнашиваются проушины;
•    возникают трещины в рукояти или стреле;
•    деформируется подвеска;
•    перегревается гидравлика;
•    растет нагрузка на насос;
•    молот работает нестабильно, а производительность падает.

Если молот слишком тяжелый, это не означает, что он будет работать эффективнее. Часть энергии будет уходить в раскачивание машины, вибрацию и разрушение узлов экскаватора.
Почему нельзя ставить слишком маленький гидромолот
Обратная ошибка - установка слишком маленького гидромолота на крупный экскаватор. На первый взгляд это кажется безопасным решением: молот легче, значит нагрузка меньше. Но маленький молот на большой машине тоже может стать причиной проблем.
Главная опасность в том, что оператор начинает «помогать» молоту массой экскаватора. Машина давит на инструмент сильнее, чем нужно, пика заклинивает, удары становятся неэффективными, а нагрузка передается в корпус молота и рукоять.

Что происходит при слишком маленьком молоте
•    оператор чаще работает с чрезмерным прижимом;
•    пика быстрее изнашивается или ломается;
•    увеличивается риск заклинивания инструмента;
•    втулки получают боковую нагрузку;
•    корпус молота работает с перегрузкой;
•    производительность ниже ожидаемой;
•    растет риск ударов вхолостую;
•    гидросистема экскаватора может подавать избыточный расход масла.

Маленький молот может физически не успевать перерабатывать тот объем масла, который подает экскаватор. Если расход не отрегулирован, это приводит к перегреву, нестабильной работе, ускоренному износу уплотнений и повреждению внутренних узлов гидромолота. Поэтому маленький гидромолот - это не всегда щадящий режим.
Для экскаваторов-погрузчиков и легких машин особенно важно сверять не только массу оборудования, но и диаметр пики, поток масла, давление и транспортное положение стрелы. Подробнее об этом можно рассказать пользователю через статью «Как правильно подобрать гидромолот для экскаватора-погрузчика».
Чем опасна работа «на излом»

Работа «на излом» - одна из самых частых причин повреждения гидромолота и базовой машины. Это ситуация, когда пика упирается в материал под углом, а оператор продолжает давить стрелой или рукоятью, создавая боковую нагрузку.

Гидромолот рассчитан на работу по оси инструмента. Удар должен идти строго вдоль пики. Если инструмент находится под углом, энергия удара распределяется неправильно.

При работе «на излом» страдают:
•    пика;
•    нижняя и верхняя втулка;
•    боек;
•    корпус гидромолота;
•    пальцы подвески;
•    рукоять экскаватора;
•    проушины;
•    гидроцилиндры.

Особенно опасно использовать гидромолот как лом: поддевать бетонные блоки, выворачивать камни, тянуть материал в сторону или пытаться раскачать застрявшую пику движением стрелы. Гидромолот должен разрушать материал ударом, а не работать как рычаг.
Как вибрация влияет на стрелу, пальцы и втулки
Во время работы гидромолот создает ударные импульсы. Часть энергии уходит в разрушаемый материал, но часть неизбежно возвращается в подвеску и металлоконструкцию экскаватора.
Если молот подобран правильно, подвеска исправна, инструмент смазан, а оператор работает по оси, вибрационная нагрузка остается в допустимых пределах. Но при ошибках эксплуатации вибрация резко возрастает.

Повышенная вибрация возникает, если:
•    молот работает без достаточного прижима;
•    пика не уперта в материал;
•    оператор допускает удары вхолостую;
•    инструмент изношен;
•    втулки имеют большой зазор;
•    неправильно подобрана подвеска;
•    гидромолот не соответствует массе экскаватора;
•    есть проблемы с азотом или гидравликой.
Постоянная вибрация постепенно разбивает посадочные места, увеличивает люфты, ускоряет износ пальцев и втулок. В тяжелых случаях появляются трещины в металлоконструкции рукояти или стрелы.
Первый признак проблемы - не поломка, а изменение поведения машины. Если при работе гидромолотом экскаватор сильно трясет, слышны посторонние стуки, появился люфт в соединениях или молот стал работать нестабильно, эксплуатацию лучше остановить и провести диагностику.
Почему важна правильная подвеска гидромолота
Подвеска - это не просто переходник между гидромолотом и экскаватором. Она передает нагрузку от молота на рукоять и должна точно соответствовать базовой машине. Неправильная подвеска может привести к перекосу молота, работе под неправильным углом, увеличенным боковым нагрузкам и ускоренному износу пальцев.

Правильная подвеска должна учитывать:
•    модель экскаватора;
•    диаметр пальцев;
•    ширину рукояти;
•    расстояние между осями;
•    массу гидромолота;
•    рабочие нагрузки;
•    тип быстросъемного механизма, если он установлен.
Если подвеска изготовлена с ошибками, гидромолот может стоять с перекосом. Визуально это иногда почти незаметно, но при работе нагрузка распределяется неправильно. В результате страдают втулки, пика, корпус молота и проушины рукояти.
При установке гидромолота лучше использовать подвеску, изготовленную под конкретную базовую машину, а не «примерно подходящий» вариант. Подключение, проверку гидролинии и пусконаладку можно вынести в отдельный переход на страницу «Подключение и пусконаладка».
Как гидравлика экскаватора влияет на ресурс гидромолота
Даже правильно подобранный по массе гидромолот может работать плохо, если гидравлическая линия настроена неправильно. Для стабильной работы важны три параметра:
1.    рабочее давление;
2.    расход масла;
3.    обратное давление в сливной линии.

Если давление слишком низкое, гидромолот будет бить слабо или перестанет работать при прогреве масла. Если давление завышено, растет нагрузка на уплотнения, клапаны и насос. Если расход масла выше допустимого, молот может работать слишком часто, перегреваться и быстрее изнашиваться.
Отдельная проблема - обратное давление. Если сливная линия сделана неправильно или масло плохо уходит в бак, внутри системы возникает лишнее сопротивление. Это ухудшает работу молота, повышает температуру масла и увеличивает нагрузку на гидравлику экскаватора.

Перед вводом гидромолота в эксплуатацию нужно проверить настройки гидролинии. Особенно это важно, если молот ставится на новую базовую машину или переносится с одного экскаватора на другой. Для этой части статьи уместна ссылка на услугу «Гидролинии и гидроразводка».
Система учета наработки: зачем она нужна

Многие поломки гидромолота происходят не внезапно. Обычно им предшествует длительная работа без обслуживания: не хватает смазки, изношены втулки, увеличился зазор, ухудшилось состояние пики, давно не проверялось давление азота.

Проблема в том, что наработка гидромолота часто считается «на глаз». Машина может работать каждый день, но никто точно не знает, сколько часов молот реально бил по материалу. Здесь помогает система учета наработки.

Датчик учета фиксирует фактическое время работы гидромолота. Это позволяет обслуживать оборудование не тогда, когда оно уже сломалось, а по реальной нагрузке.
Что дает контроль наработки
•    планирование технического обслуживания;
•    своевременная замена втулок, пик и других расходных деталей;
•    контроль работы операторов;
•    понимание реальной загрузки оборудования;
•    снижение риска аварийного ремонта;
•    продление ресурса молота и базовой машины;
•    более точный расчет себестоимости работ.

Для владельца техники это особенно важно. Гидромолот может передаваться между объектами, работать у разных операторов и на разных экскаваторах. Без учета наработки сложно понять, когда оборудование действительно пора обслуживать.
Когда стоит делать диагностику

Диагностику гидромолота и базовой машины нужно проводить не только после поломки. Лучше делать это заранее, когда появились первые признаки неправильной работы.
Диагностика нужна, если:
•    гидромолот стал бить слабее;
•    молот работает рывками;
•    появились посторонние стуки;
•    экскаватор сильно вибрирует;
•    пика быстро изнашивается или ломается;
•    гидромолот перегревает масло;
•    появились течи;
•    молот перестает бить после прогрева;
•    увеличился люфт в пальцах и втулках;
•    видны трещины или деформация подвески;
•    после установки на другой экскаватор молот работает хуже.

Отдельное внимание стоит уделить ситуации, когда гидромолот начинает работать на холодную, но после прогрева перестает бить или резко теряет мощность. Часто это связано с неправильной настройкой предохранительного клапана, падением вязкости старого масла, внутренними утечками или проблемами с гидролинией.
В таком случае нельзя просто продолжать работу. Нужно проверить давление, расход, температуру масла, обратное давление и состояние самого молота. Для перехода к заявке в статье уместна ссылка на ремонт и обслуживание гидромолотов или общую страницу сервиса Great-Rock.

Как работать гидромолотом, чтобы не повредить экскаватор
1. Подбирайте молот под конкретный экскаватор
Нельзя выбирать гидромолот только по принципу «подойдет по весу». Нужно учитывать массу машины, гидравлические параметры, тип работ, длину рукояти и условия эксплуатации. Подробную инструкцию можно дать через ссылку как правильно подобрать гидромолот.
2. Не работайте на излом
Пика должна быть направлена по оси удара. Нельзя поддевать материал, выворачивать камни или использовать гидромолот как рычаг.
3. Не допускайте ударов вхолостую
Удары без контакта с материалом вредят бойку, пике, втулкам и корпусу молота. Если материал разрушился, нужно сразу остановить удар и переставить инструмент.
4. Следите за смазкой
Недостаток смазки быстро приводит к износу втулок и пики. При интенсивной работе смазка должна подаваться регулярно. Если установлена автоматическая система смазки, нужно контролировать ее исправность.
5. Проверяйте гидравлические настройки
Давление, расход и обратное давление должны соответствовать требованиям конкретной модели гидромолота. Неправильные настройки вредят и молоту, и экскаватору.
6. Контролируйте состояние подвески
Люфты, трещины, разбитые отверстия и перекосы нельзя игнорировать. Подвеска напрямую влияет на то, как ударная нагрузка передается на базовую машину.
7. Ведите учет наработки
Контроль фактической работы гидромолота помогает обслуживать оборудование вовремя и не доводить его до аварийного ремонта.

Какие запчасти страдают первыми
При неправильной эксплуатации первыми обычно изнашиваются расходные элементы:
•    пики;
•    нижние втулки;
•    верхние втулки;
•    пальцы;
•    уплотнения;
•    шланги РВД;
•    элементы подвески.

Если продолжать работу с изношенными деталями, повреждения переходят дальше: на боек, корпус, гидрораспределитель, аккумулятор и элементы базовой машины. В этом блоке поставьте ссылку на запчасти, пики и втулки для гидромолотов.

Вывод: гидромолот безопасен для экскаватора, если он правильно подобран и обслуживается
Гидромолот не должен разрушать базовую машину. Если оборудование подобрано по параметрам, гидролиния настроена правильно, подвеска изготовлена под конкретный экскаватор, а оператор соблюдает технологию работы, ресурс машины остается в норме.
Основные проблемы начинаются из-за ошибок:
•    поставили слишком тяжелый молот;
•    установили слишком маленький молот;
•    работают на излом;
•    допускают удары вхолостую;
•    не следят за смазкой;
•    не проверяют давление и расход масла;
•    игнорируют люфты и вибрации;
•    не ведут учет наработки.

Перед покупкой, установкой или переносом гидромолота на другую машину лучше провести проверку совместимости. Это дешевле, чем ремонт стрелы, рукояти, гидронасоса или самого гидромолота. Специалисты Great-Rock помогут подобрать гидромолот под конкретный экскаватор, проверить гидравлические параметры, изготовить подвеску и выполнить диагностику оборудования.
